一、產品簡介

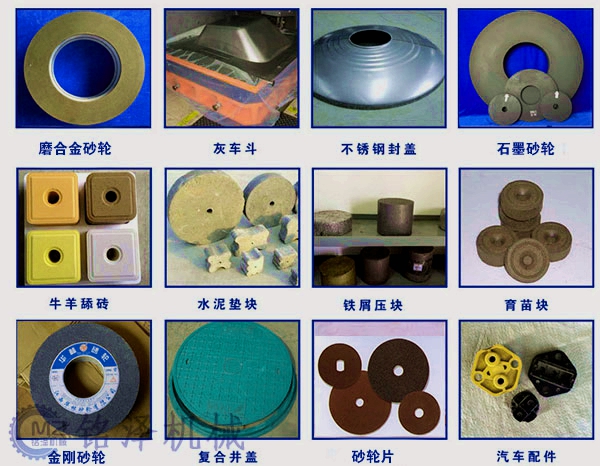

　　砂輪成型液壓機可直接將散砂直接壓制成型片狀砂輪制品，采用插裝閥集成系統，利用高壓液壓油實現靜壓成型。通過更換模具和壓力的方式，可生產多種不同形狀和尺寸的砂輪坯體，砂輪片成型機用于磨料、粉末、金剛砂、砂輪片、磨片等原料。

　二、產品結構

　　砂輪壓制成型液壓機采用三梁四柱結構，整體由主機、液壓系統和控制系統，以下是設備重要組成部分：

　　1、液壓動力部分

　　成型液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱、冷卻裝置等組成，動力機構中包括油液過濾、液位顯示等多種裝置;液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點;主油缸下腔有二級支撐系統，確保在某一元件突然失靈的情況下滑塊不會下落。

　　采用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用;插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

　　2、電氣控制部分：采用PLC可編程控制器，可根據工作環境，調整為手動和全自動兩種;

　　可根據生產需要實現手動、全自動操作方式，滑塊行程由無觸點接近開關控制裝置調整，主缸由遠程調壓閥進行調壓;手動操作是人工控制按鈕完成相應的動作，每按一次按鈕完成相應動作，用于設備調整及更換模具時;全自動為程序主動控制設備運行，不需要人工操作。

　　電氣控制系統采用控制柜按鈕來實現整個工藝的控制，可實現定程、定壓兩種工藝方式;采用三相四線制，電壓為380V,50HZ; 控制電路為交流220V，電磁閥控制電源選用交流12V;其主電路配有斷路器，起到過流、短路保護;熱過載保護器，起到電機過載保護。

　　3、成型油缸：缸筒、活塞桿采用優質鋼材，經鍍硬鉻加工而成，選用優質耐磨油封，實現連續無故障運行;

　　4、成型模具：模具是通過T型槽固定在工作臺面和滑塊上，生產不同規格的砂輪片，就需要更換不同模具;

　　5、布料系統：采用定量稱重下料系統，保證成品的密度和重量，還能避免原材料掉落對成型機的影響;

　　6、液壓管路：與液壓系統連接的是高壓橡膠油管，與成型液壓機連接的高壓金屬油管，中間通過管接頭連接，需用O型圈防止漏油。

三、產品特點

　　1、砂輪片成型液壓機單位面積壓力高，坯體成型密度高，提高了成品的質量和使用時間；

　　2、設備自動化程度高，不僅可實現自動布料和出塊，還可根據生產工藝進行保壓和排氣；

　　3、控制系統采用人機界面設計，通過屏幕就可以對技術參數進行調整，還可觀察到設備運行的過程及細節；鎖定后其他人員不得隨意調整；

　　4、成型液壓機采用?？蚋樱瑢崿F雙向加壓，保證砂輪片成品的上、下兩面的密度和硬度一致；

　　5、液壓泵站為高壓葉片供油系統，具有節能、穩定、低噪等特點；

　　6、采用水冷卻系統，避免因油溫過高造成液壓系統失靈，并配有油溫過高警報系統；

　　7、采用數顯溫控儀，可顯示液壓系統的油溫，具有直觀、精度高、調節方便、節能等優點；

　　8、采用快速提升油缸，布料、壓制速度快，提高生產效率；

　　9、砂輪磨片液壓機配備模內抽芯控制系統，預置模內頂出控制系統，實現快速下行、分段與壓制、分段放氣、保壓、慢速脫模、快速回程、快速頂出、快速退回等控制。

　　四、產品參數

　　以上是我公司為您推薦的100-800噸砂輪壓制成型液壓機，如需了解其他規格和尺寸的砂輪片，我們會根據要求提供設備定制與生產。
